Вообще-то здОрово! )))

Виктор, благодарю). Ваши фото неимоверного качества вдохновили!

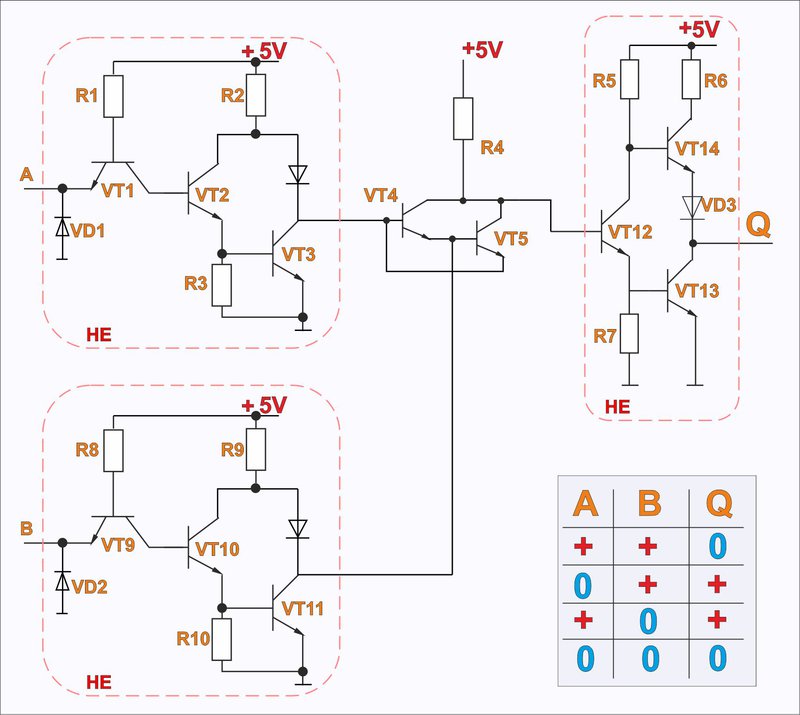

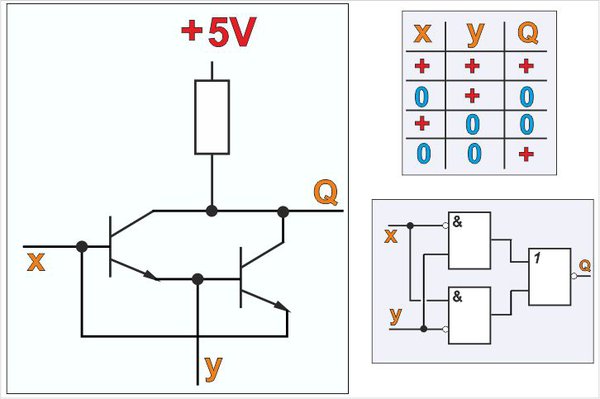

Логическая схема триггера К155ИЕ4:

Немного о схеме сброса:
При положительном потенциале на R, триггер работает в обычном режиме



При появлении "0" на R, триггер "сбрасывается", на Q появляется "0", на Q* появляется "+"

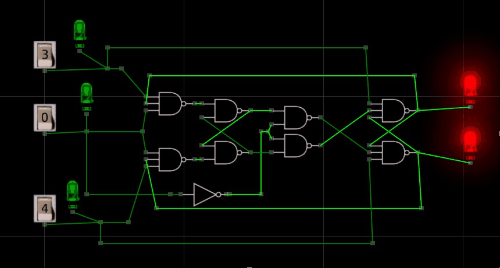

Логическая схема со сбросом:

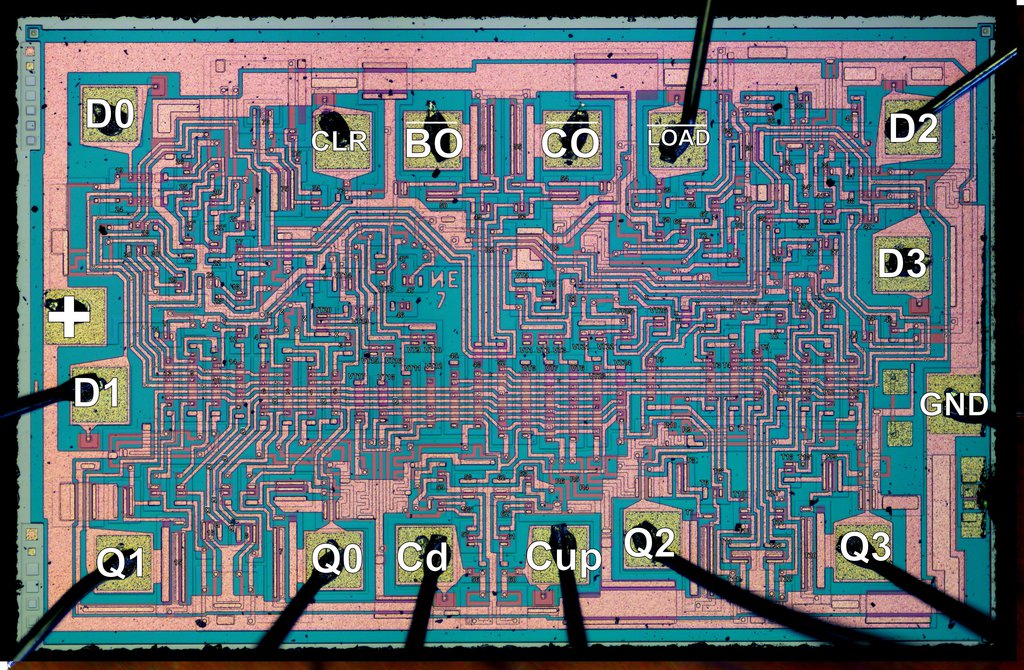

*Реверс делался с кристалла КМ155ИЕ7, который незначительно отличатся от ИЕ6.

Триггер ИЕ6 отличается от триггера ИЕ4 наличием управляющего реверсивного входа S.
При наличии "+" на обоих входах S и R, триггер работает как в микросхеме К155ИЕ4 в режиме делителя частоты на 2.
При S=0 и R=0, на обоих выходах триггера единица. Импулсы "С" не влияют на выходы.
При подаче на S "+", а на R "0" и при положительном импульсе на "с", RS триггер переключиться:





Его логическая схема:

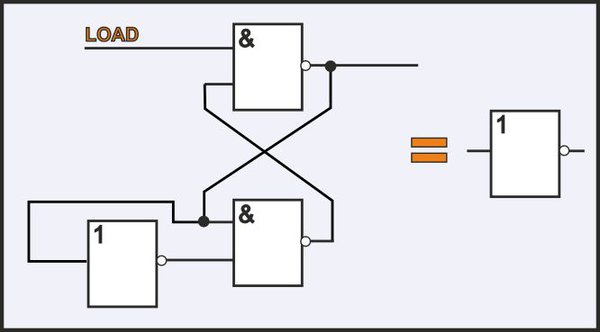

В этой микросхеме на входе LOAD встретился необычный инвертор:





По-сути он выполняет обычную функцию "НЕ", но имеет в составе триггерную схему.
Скорее всего так реализована защита от дребезга контактов.

В планах переснять то, что снимал давно.
Приготовлены для растворения и ждут своей очереди -

1ТК552 74
К155ИВ1 85
К155ИД1 80
К155ИД1 81
К155ИД10 80
К155ИД9 86
К155ИЕ1 85
К155ИЕ5 79
К155ИЕ8 88
К155ИЕ9 81
К155ИЕ9 83
К155ИЕ9 88
К155ИМ1 83
К155ИМ2 83
К155ИМ2 85
К155ИМ3 85
К155ИП2 81
К155ИП2 82
К155ИП2 88
К155ИП2 89
К155ИП3 81
К155ИП4 80
К155ИП4 85
К155ИП4 86
К155ИР32 86
К155КП7 81
К155ЛА10 85
К155ЛА12 83
К155ЛА12 84
К155ЛА13 86
К155ЛА7 85
К155ЛИ1 85
К155ЛИ1 92
К155ЛН1 93
К155ЛП5 82
К155ПР6 87
К155ПР7 87
К155РЕ3 90
К155РП1 81
К155РП3 84
К155РП3 86
К155РУ1 81
К155РУ2 83
К155ТМ5 83
К155ТМ8 83
К1ЛБ551 75
К1ЛБ553 75
К1ЛБ553 77
К1ЛБ554 76
К1ЛП551 75

Будем ждать)
